¶ Upload File (上傳檔案)
- 以exampleDWG.dwg作為示範檔案，繪製好2D圖面後需照實際尺寸，如圖面範例所示
2. 將完成DWG檔案匯入Fusion360，須預先創立新專案new project，之後將檔案上傳upload至創立的資料夾中，如圖
3. 若有檔案要合併，須分別匯入dwg/3dm檔案，右鍵選取insert into Current Design，如圖
¶ Set Stock (設定毛胚)
- 先將模式切換成製造Manufacture
2. 創建毛胚New Setup
3. 定位毛胚起始座標，Orientation選擇Model orientaion，Origin選擇Stock box point，Stock Point起始定位點選擇Select，並貼齊上緣，如圖面所示
4. 在stock的選項設定毛胚，Mode需改為Fixed size box，Height須設定為切割材料高度[_]mm，Model Position須改為Offset from bottom(-Z)，點選ok完成毛胚設定
¶ Set tool 刀具設定
- 設定刀具頭，在ToolLibrary設定專案所需的工具頭，點選+或者快捷Ctrl+N，設定新工具
- 以此刀具為例進行設置範例，資訊如標籤所示，如圖
3. CNC刀具設定，ShaftDiameter對應12mm，Diameter對應12Overall length對應75mm，Number of flutes對應3
4. 設定刀具轉速Cutting Data，轉速RPM12000，FeedingRates500(依據毛胚作為切割方式)，如圖

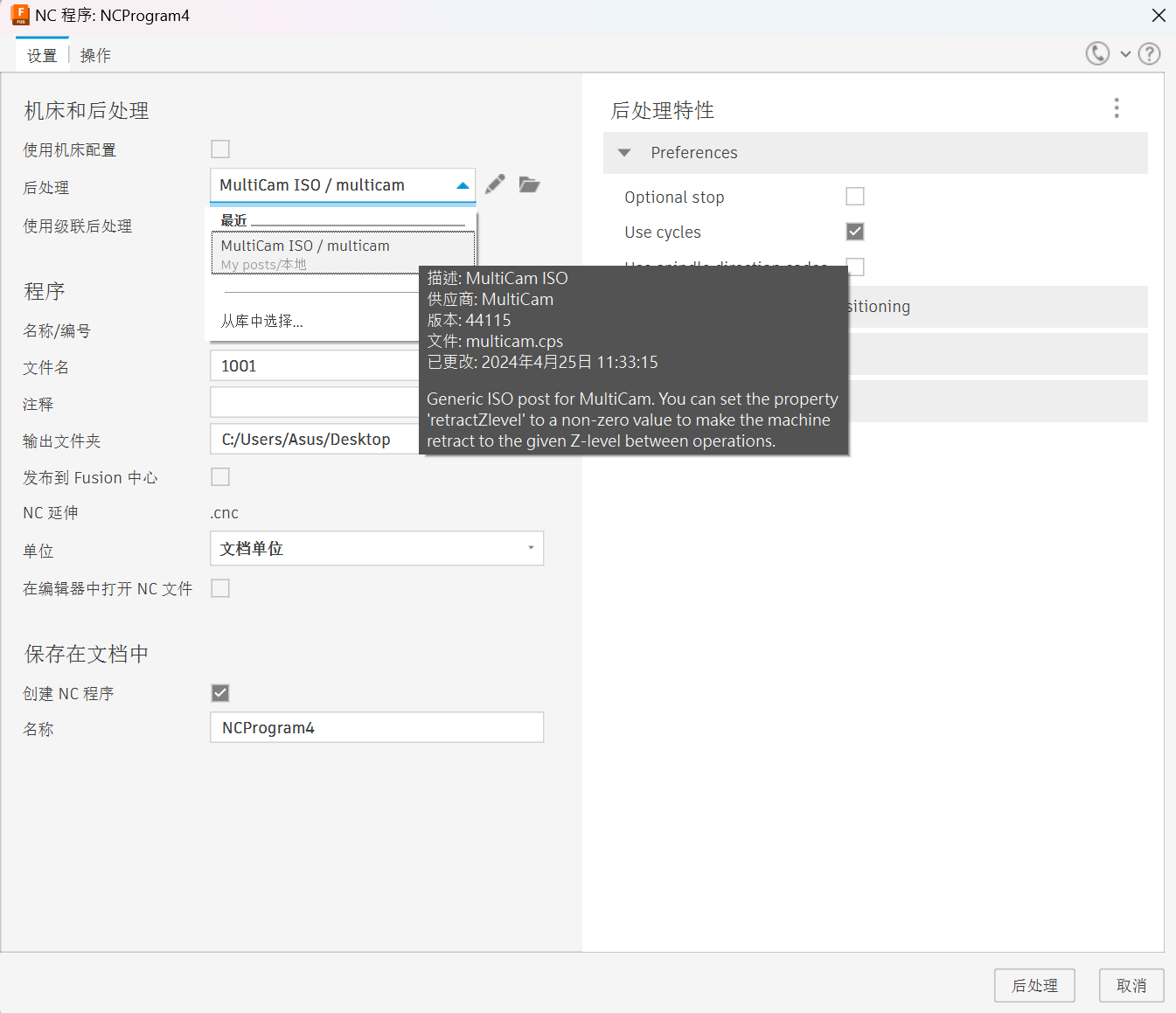

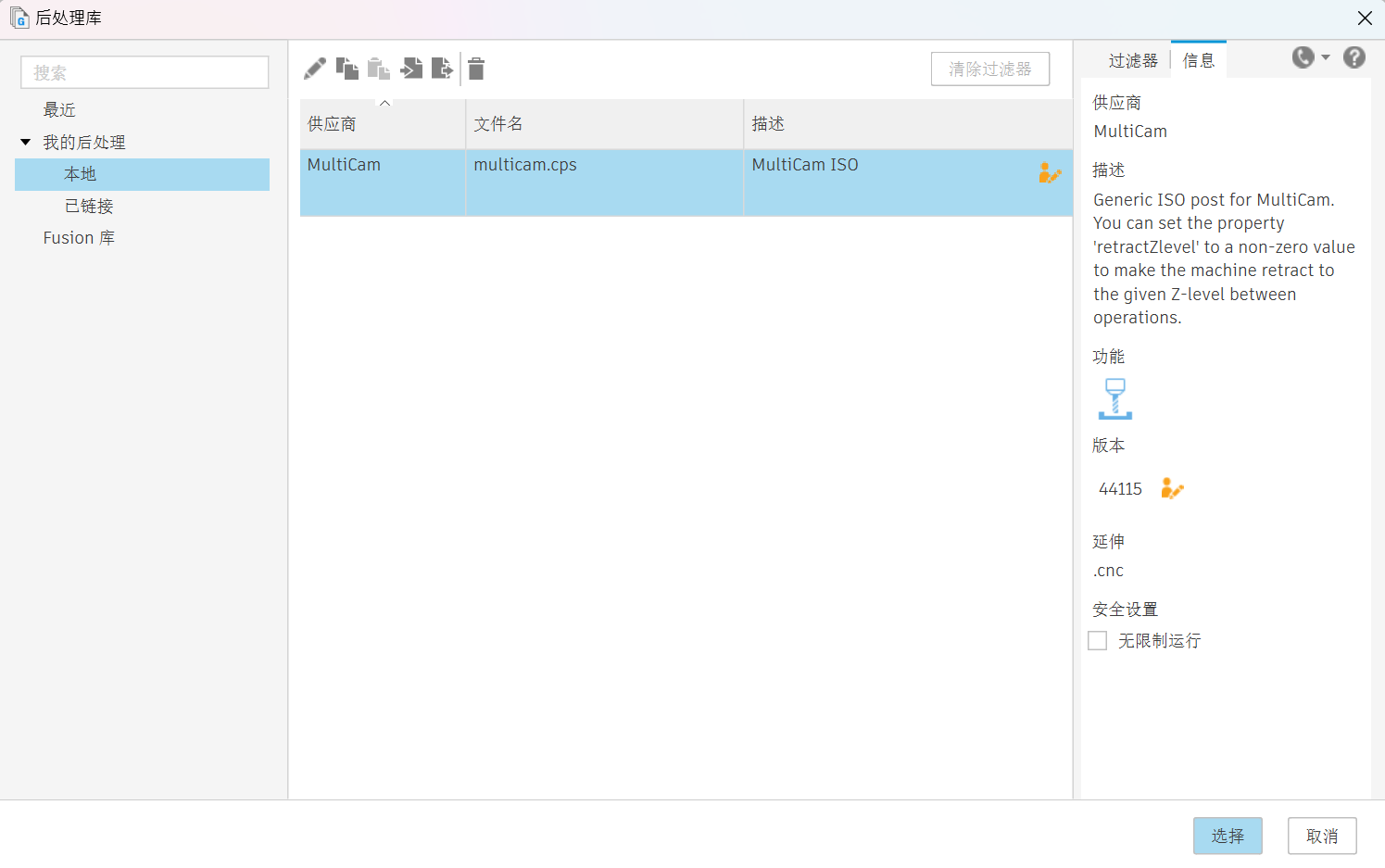

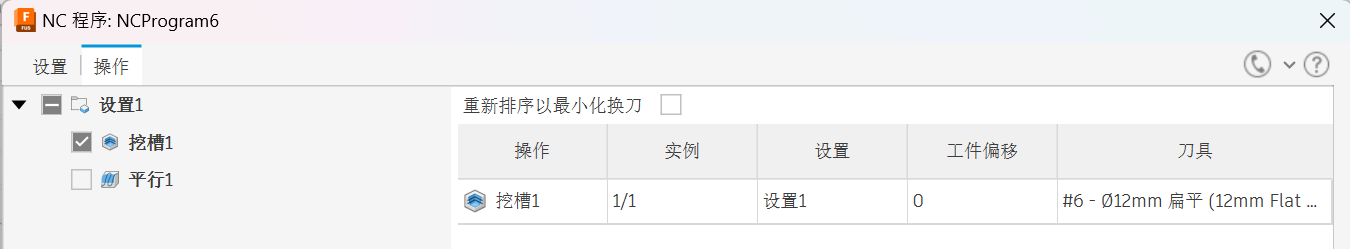

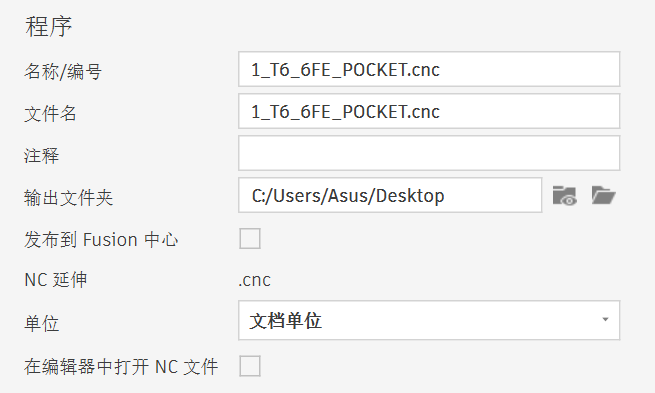

5. 設定刀具放置位置Post Processer，現存有4或6號位置，如圖
- 點選Accept完成刀具設置
¶ Contour

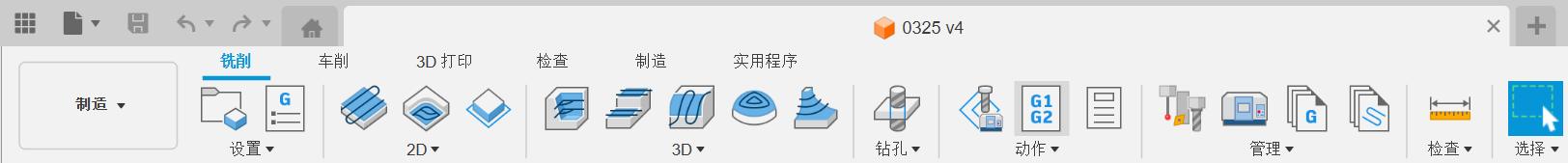

- 點選上方工具列，選取2D Contour
- 選取 Contour SelectionSelect，選取目標切割路徑。
- 勾選Tabs，定義連接口方向，選取紅色箭頭定義切割方向於路徑內緣或外緣。
- 設定高度位置，需設定頂部高度位置為毛胚頂部Stockup，毛胚底部位置為Stockbottom
5. 選取路徑Passes，勾選Multiple Passes，將下降極限高度MaximunDepths改為3mm(通常將區間設定為2-3mm)。如圖。
6. 點選OK完成設定。
- 點選上方工具列，選取 2D Pocket
- 選取Geometry Select ，選取目標切槽路徑。
3. 設定洗槽深度，需將底部位置設為毛胚底部StockTop，Offset的數值改為-6mm(依據洗槽深度而定)
4. 選取路徑Passes，勾選Multiple Passes，，將下降極限高度MaximunDepths改為3mm(通常將區間設定為2-3mm)。如圖。
5. 點選OK完成設定。
¶ ROUGH/FINISHING
-
檔案要合併，須分別匯入dwg/3dm檔案，右鍵選取insert into Current Design，如圖
-
創建毛胚New Setup
-
定位毛胚起始座標，Orientation選擇Model orientaion，Origin選擇Stock box point，Stock Point起始定位點選擇Select，並選擇body選取毛胚，如圖面所示
-
選擇3d，選取pocket功能，做粗加工的路逕
-
選取tool library的6mm平刀
-
3d勾選model，於modelsuraface選取face選取洗銷平面，如圖
-
在passes勾選stock to leave，將Radial stock to leave與Axial stock to leave選擇為2-3mm(通常預留為2-3之間，最終決定數值依洗銷的刀具與毛胚材性為主)，設定此路徑為粗加工，如圖
7. 點選OK完成
8. 選擇3d，選取parallel功能，做細加工的路徑
9. 選取tool library的球刀
10. 點選ok完成路逕
¶ SIMULATION
- 選取Action欄位的Simulate with Machine
- 點選下方撥放鍵，模擬完路徑確認與設定無誤
