¶ 操作前準備
¶ 護具
- 佩戴防護眼鏡器具。
- 作業時切勿佩帶手套。
¶ 環境確認
- 請在切割前檢查工件周圍有合適的空隙以免鋸片衝擊到地板、工作台等。
¶ 材料檢查
-
切勿用來切割諸如鐵釘和螺釘等金屬物品。作業前應檢查並除去工件上的所有鐵釘、螺釘和其他異物。
-
確認切割路徑不會經過本體電源線或其他金屬線。
-
使用夾鉗或其他實用的方法將工件固定並支撐在穩定的平台上。
-
從工件上取下鋸片前請務必關閉工具並等待鋸片完全停止。
-
在操作後，請勿立即觸碰鋸片或工件，這些部分可能會非常燙以致灼傷皮膚。
¶ 操作
¶ 切割模式

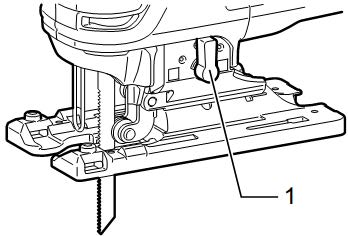

要改變切割操作類別，只需將切割操作變換桿撥(1)向所需類別位置。
| 位置 | 切割操作 | 應用 |
|---|---|---|
| 0 | 直線切割操作 | 用於木材與膠合板的清潔切割。 |
| I | 小軌道切割操作 | 用於切割硬木。 |
| II | 中軌道切割操作 | 用於切割木材與膠合板。 |
| III | 大軌道切割操作 | 用於木材與膠合板的快速切割。 |
¶ 開關操作
將啟動前，請務必確認開關扳機是否能扣動自如，釋放後能夠退回至關/OFF 位置。

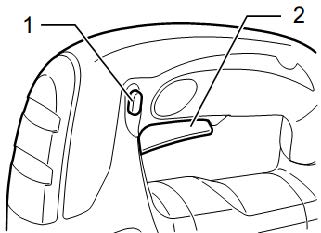

為避免使用者不小心扣動開關扳機，此工具採用保護鎖按鈕(1)。

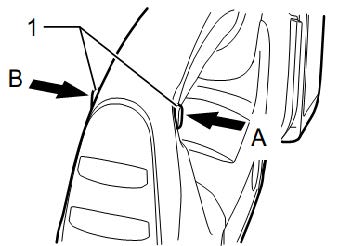

- 若要啟動工具，從B側按下保護鎖按鈕，然後扣動開關扳機。
- 用力按壓開關扳機(2)可提高機器的轉速。鬆開開關扳機則工具停止。
- 使用後，請務必從A側按下保護鎖按鈕。
¶ 安裝或拆卸鋸片
在對工具進行裝配之前，請務必關閉工具電源開關並移除電源或取下電池組。
在操作後，請勿立即觸碰鋸片或工件，這些部分可能會非常燙以致於灼傷。
要安裝鋸片時，請遵循以下流程及注意事項：

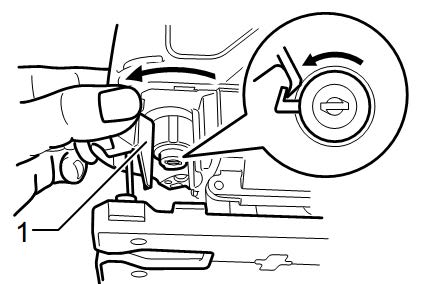

- 請將工具開啟器(1)打開至圖示位置，請勿過度打開工具開啟器，否則可能損壞工具。
- 請務必清除所有粘附在鋸片和／或鋸片夾上的碎片或異物。否則可能會造成鋸片緊固不足，導致嚴重的人身傷害。

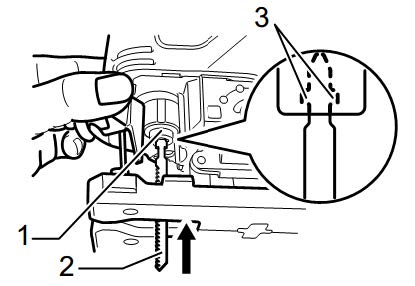

- 將工具開啟器保持為打開狀態，插入鋸片(2)至鋸片夾(1)直至看不到鋸片的兩個突起部分(3)。
- 將工具開啟器返回至原先位置。安裝之後，請務必試著拉動鋸片，確認鋸片(1)已經固定到位。
¶ 切割

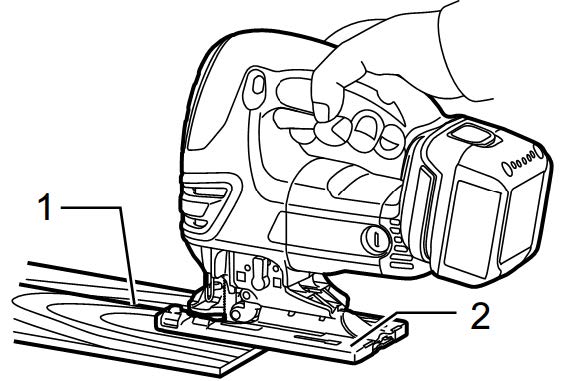

接通工具電源，待鋸片轉速達到全速時再與工件接觸。然後將基座(2)平放在工件上，並沿先前標記的切割線(1)輕輕向前移動工具。
¶ 斜切割
基座傾斜時，能進行0°至45°(左或右)之間任意角度的斜切割。
傾斜基座前，請務必關閉工具電源並取下電池組。

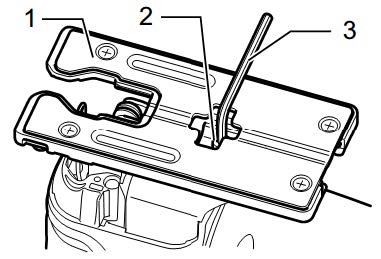

使用六角板手(3)擰鬆基座(1)後部的螺栓(2)。移動基座，使得螺栓位於基座斜槽的中央。

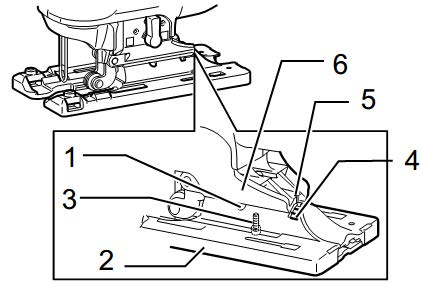

傾斜基座(2)直至達到所需斜切割角度。齒輪箱(6)的V形缺口(5)上有指示斜切割角度的刻度(4)。然後擰緊螺栓(3)以緊固基座。

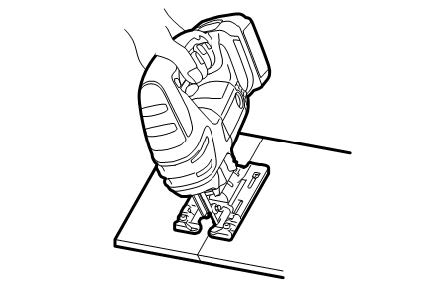

¶ 前部對齊切割

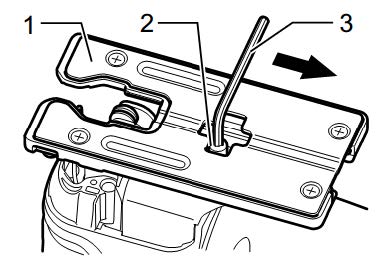

使用六角板手(3)擰鬆基座後部的螺栓(2)，並將基座完全向後滑動。然後擰緊螺栓以緊固基座(1)。
¶ 挖剪
-
方法1：需先鑽好一個起始孔

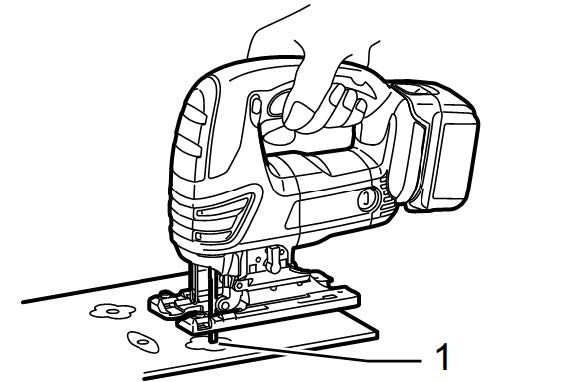

- 先鑽一個起始孔(1)
- 對於不從邊緣切割，直接從內部挖剪的操作，須預先鑽好一個直徑12mm或者更大的起始孔。將鋸片插入該孔並開始切割。
-
方法2：無需鑽一個起始孔或做邊緣導入切割

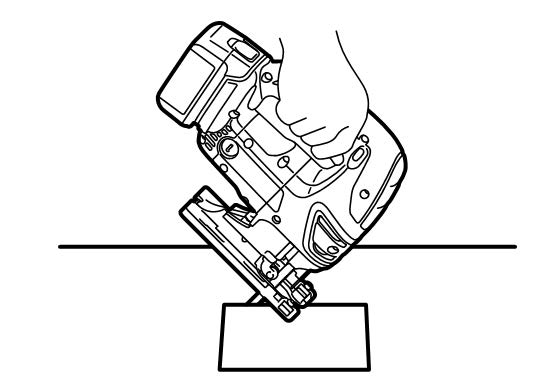

- 鋸片前端正好位於工件表面上方時，基座前緣保持不動，後緣向上抬起。
- 向工具緩慢地施加壓力，這樣在您開啟工具並輕輕地降低工具末端時，基座前緣不會移動。
- 當鋸片鋸穿工件時，緩慢的將工具基座降下至工件表面。
- 按正常方式完成切割。
¶ 邊緣拋光

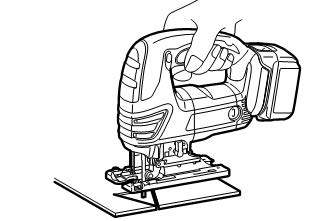

需修整邊緣或調整尺寸時，輕輕沿著切割邊緣移動鋸片。
¶ 使用切鋸配件
¶ 筆直切割

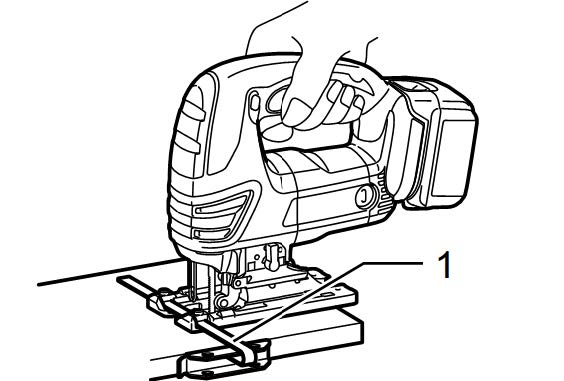

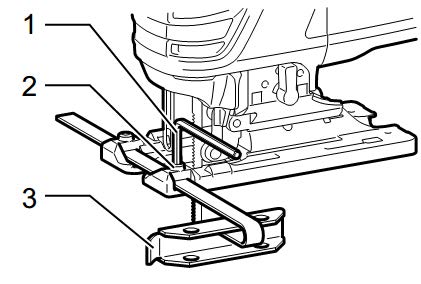

當重複進行寬度為160 毫米或更短的切割操作時，可使用切鋸導板(1)進行快速、清潔的筆直切割。安裝時，在導板朝下的情況下，將切鋸導板(1)插入工具基座側面的矩形孔中。將切鋸導板(1)滑入所需切割寬度位置，然後擰緊螺栓將其緊固。
（1：六角扳手、2：螺栓、3：導板）
¶ 圓形切割

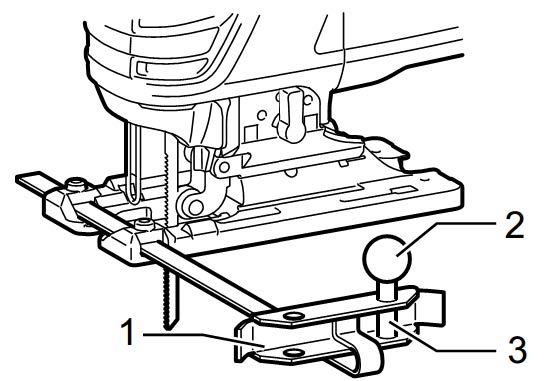

進行半徑為170 毫米或更短的圓形或弧形切割時，請按以下步驟安裝切鋸導板。
- 在導板朝上時，將切鋸導板插入基座側面的矩形孔中。將圓形導板栓通過導板上的兩個孔插入。擰緊螺紋旋鈕以緊固栓。
- 現在將切鋸導板滑動至所需切割半徑，然後擰緊螺栓將其緊固到位。然後將基座完全移至最前。
（1：導板、2：螺紋旋鈕、3：圓形導板栓）
¶ 保養
- 定期替換和檢查碳刷。

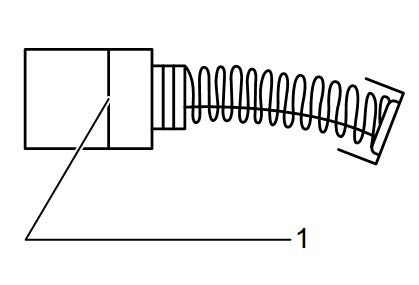

- 當其磨損到限度標記(1)以下時，就請替換碳刷。
- 保持碳刷清潔並可在外罩中滑動自如。
- 應同時更換兩隻碳刷。請僅使用相同的碳刷。
- 用螺絲起子拆下碳刷夾蓋。
- 取出已磨損的碳刷，插入新的碳刷，然後緊固碳刷夾蓋。
